    红光/红外穿透片

    work1

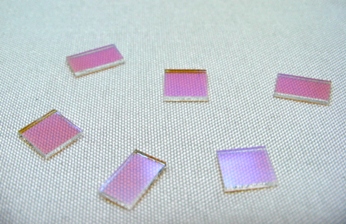

    红光/红外穿透片 Red/IR Pass

    又名: 红外感应用滤片, IR pass filters, Cold Mirrors.

    功能: 将可见光反射或吸收,维持红外光穿透。或将可见光及远红外光反射,维持红光雷射穿透。

    应用: 红外线或红光激光设备,如夜间监视器、条码扫描器、激光水平仪、激光墨线仪、激光测距仪等等.



    RP600O580HBO570P
    IR700CIR900CARIR
    BP6070BP8090BP8493
    BP8998参考及注意事项

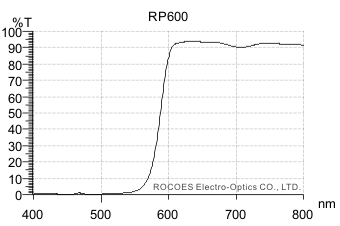

        O575/RP600,红光,红外穿透

    ITEM NO: RP600

    光学特性:

    Tave>90% @ 620-700nm

    Tave<1% @ 400-520nm

    可供应材质、厚度及尺寸:

    青板: 0.4, 0.55, 0.7, 1.1mm

    方形: 3*3 - 160*160mm

    圆形: Dia3 - 150mm

    最高安全温度:

    青板: 150℃

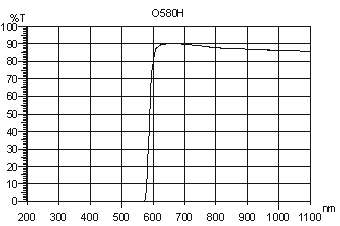

        O580H,红光,红外穿透

    ITEM NO: O580H

    光学特性:

    Tave>85% @ 600-1100nm

    Tave<1% @ 200-560nm

    可供应材质、厚度及尺寸:

    吸收型滤片: 1.0~3.5mm

    方形: 3*3 - 100*100mm

    圆形: Dia10 - 100mm

    最高安全温度:

    吸收型滤片: 100℃

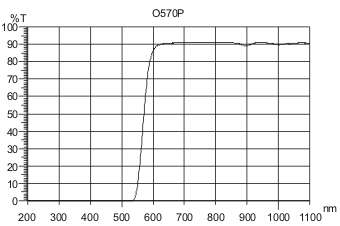

        O570P,红光,红外穿透

    ITEM NO: O570P

    光学特性:

    Tave>80% @ 600-1100nm

    Tave<1% @ 200-540nm

    可供应材质、厚度及尺寸:

    压克力(PMMA): 2.0, 3.0mm

    方形: 20*20 - 800*800mm

    圆形: Dia20 - 600mm

    最高安全温度:

    压克力(PMMA): 50℃

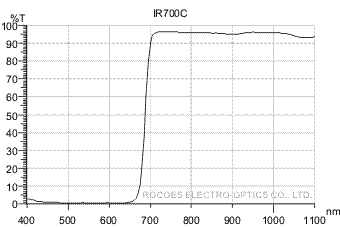

        ir700c,红光,红外穿透

    ITEM NO: IR700C

    光学特性:

    Tave>88% @ 750-1100nm

    Tave<1% @ 400-650nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圆形: Dia4 - 210mm

    最高安全温度:

    青板: 150℃

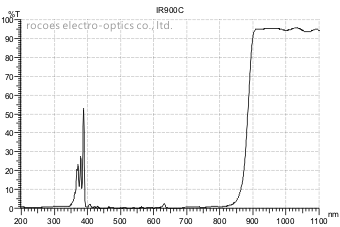

        ir850c,红光,红外穿透

    ITEM NO: IR900C

    光学特性:

    Tave>85% @ 850-1100nm

    Tave<1% @ 400-780nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圆形: Dia4 - 210mm

    最高安全温度:

    青板: 150℃

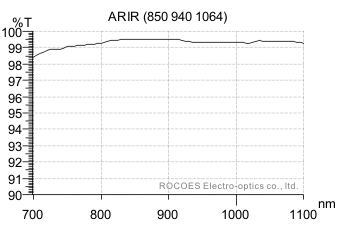

        ir850c,红光,红外穿透

    ITEM NO:ARIR

    光学特性:

    Tave>99% @ 800-1100nm

    可供应材质、厚度及尺寸:

    B270: 1.1, 2.0, 3.0mm

    D263: 0.3mm

    无碱玻璃: 0.7mm

    方形: 5*5 - 220*220mm

    圆形: Dia5 - 210mm

    最高安全温度:

    B270: 150℃

    D263: 150℃

    无碱玻璃: 250℃

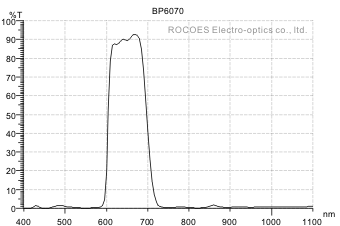

        bp6070,红光,红外穿透

    ITEM NO: BP6070

    光学特性:

    Tave<7% @ 420-550nm

    Tave>80% @ 640-660nm

    Tave<7% @ 750-1100nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圆形: Dia4 - 210mm

    最高安全温度:

    青板: 150℃

        bp8090,红光,红外穿透

    ITEM NO: BP8090

    光学特性:

    Tave<5% @ 420-650nm

    Tave>75% @ 840-860nm

    Tave<5% @ 950-1100nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圆形: Dia4 - 210mm

    最高安全温度:

    青板: 150℃

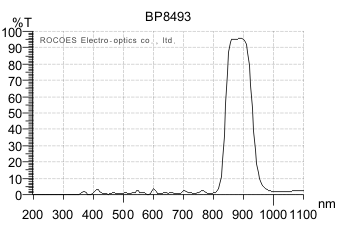

        bp8493,红光,红外穿透

    ITEM NO: BP8493

    光学特性:

    Tave<5% @ 420-780nm

    Tave>75% @ 850-904nm

    Tave<5% @ 1050-1100nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圆形: Dia4 - 210mm

    最高安全温度:

    青板: 150℃

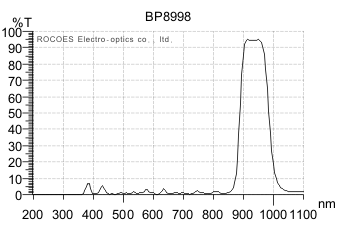

        bp8998,红光,红外穿透

    ITEM NO: BP8998

    光学特性:

    Tave<5% @ 420-830nm

    Tave>80% @ 930-950nm

    Tave<5% @ 1050-1100nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圆形: Dia4 - 210mm

    最高安全温度:

    青板: 150℃

    参考及注意事项

    1. 红外穿透片针对红外感应器或红光或夜间监视器等红外线装置,提供单一波长或长波通过的功能。

    2. 红外穿透片提供订制服务, 可要求通过波长、宽度及穿透率。

    3. 红外穿透片是以多层介电膜真空蒸镀而成,镀膜层数约在36~58层,可依客户需求变更设计生产。

    4. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。

    5. O580H为吸收型滤片,是以玻璃原料及其他配方熔制为玻璃砖,再配合锯/磨/抛,加工成玻璃片,是借由本身材质吸收来达到没有穿透。

    6. O570P为压克力材质,可开模射出,单片成本低,但模具费用较高,适合大量生产。

    7. 以上光谱曲线是以入射角0度量测。

    8. 光谱曲线是样品的实测值,可能随制造批次不同而略有变化,但是能符合光谱定义。

    9. 网站规格仅供参考,出货以双方认定规格书为准。

    10. 不是想要的? 请参考以下其他产品连结:

       *参考绿穿透-红反射片
       *参考红光反射片
       *参考窄波滤片
