    窄波滤光片

      窄波滤光片, Bandpass filter, 岳华展, rocoes

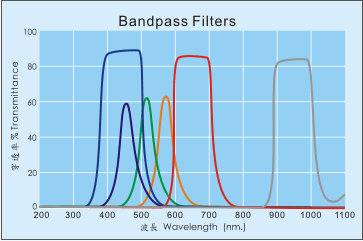

    窄波滤光片 / Bandpass Filters

    又名: 窄带滤光片

    功能: 将不需要的波段吸收或反射,维持某一特定波段穿透。

    应用: 医疗检测设备, 自动化检测设备, 曝光机。


      BP435  ▽BP550  ▽BP4050  ▽BP4050  ▽BP510  ▽BP560  ▽BP5060
    BP630  ▽BP6570  ▽BP6070  ▽BP8090  ▽BP8493  ▽BP8998
    参考及注意事项

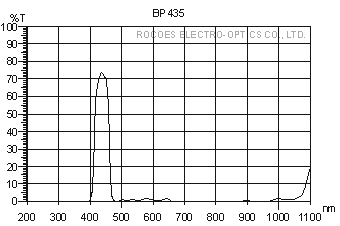

        bp435,窄波,窄带

    ITEM NO: BP435

    光学特性:

    T peak=435 +/-15nm

    Tave<5% @ 200-375nm

    Tave<5% @ 520-1050nm

    可供应材质、厚度及尺寸:

    青板: 3.3mm

    方形: 8x8 - 80x80mm

    圆形: Dia8 - 75mm

    最高安全温度:

    青板: 150℃

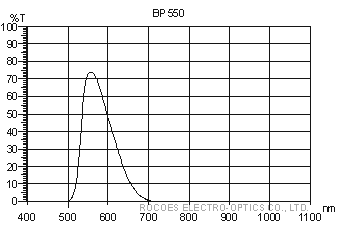

        bp550,窄波,窄带

    ITEM NO: BP550

    光学特性:

    T peak=550 +/-15nm

    Tave<1% @ 400-500nm

    Tave<1% @ 690-1100nm

    可供应材质、厚度及尺寸:

    青板: 2.2mm

    方形: 8x8 - 80x80mm

    圆形: Dia8 - 75mm

    最高安全温度:

    青板: 150℃

        bp4050,窄波,窄带

    ITEM NO: BP4050

    光学特性:

    Tave>85%= 430-470nm

    Tave<1% @ 500-900nm

    Tave<1% @ 200-370nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    最高安全温度:

    青板: 150℃

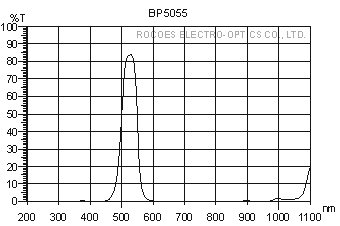

        bp5055,窄波,窄带

    ITEM NO: BP5055

    光学特性:

    Tave<5% @ 200-420nm

    Tave>65% @ 510-540nm

    Tave<5% @ 650-1050nm

    可供应材质、厚度及尺寸:

    青板: 3.3mm

    方形: 8x8 - 160x160mm

    圆形: Dia8 - 150mm

    最高安全温度:

    青板: 150℃

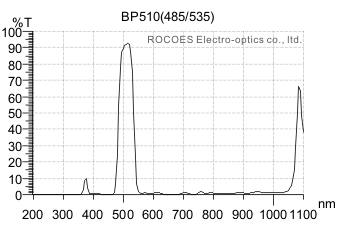

        bp510,窄波,窄带

    ITEM NO: BP510 (485/535单片式)

    光学特性:

    Tave<5% @ 200-420nm

    Tave>70% @ 505-510nm

    Tave<5% @ 580-1000nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圆形: Dia8 - 150mm

    最高安全温度:

    青板: 150℃

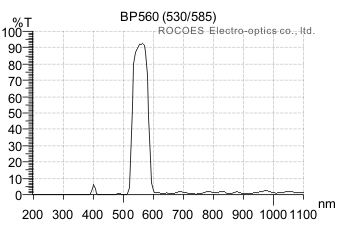

        bp560,窄波,窄带

    ITEM NO: BP560 (530/585单片式)

    光学特性:

    Tave<5% @ 200-480nm

    Tave>70% @ 550-570nm

    Tave<5% @ 630-1000nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圆形: Dia8 - 150mm

    最高安全温度:

    青板: 150℃

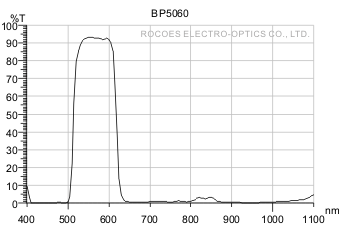

        bp5060,窄波,窄带

    ITEM NO: BP5060

    光学特性:

    Tave<5% @ 430-470nm

    Tave>85% @ 530-570nm

    Tave<5% @ 680-1050nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圆形: Dia8 - 150mm

    最高安全温度:

    青板: 150℃

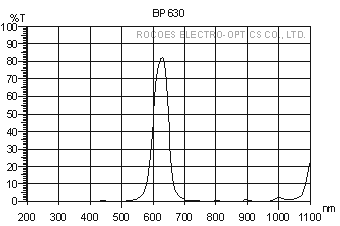

        bp630,窄波,窄带

    ITEM NO: BP630

    光学特性:

    Tave<5% @ 200-480nm

    T peak= 630 +/-15nm

    Tave<5% @ 720-1050nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圆形: Dia8 - 150mm

    最高安全温度:

    青板: 150℃

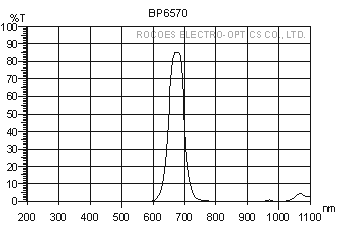

        bp6570,窄波,窄带

    ITEM NO: BP6570

    光学特性:

    Tave<5% 200-570nm

    Tave>75% @ 665-690nm

    Tave<5% @ 780-1050nm

    可供应材质、厚度及尺寸:

    青板: 2.2mm

    方形: 8x8 - 160x160mm

    圆形: Dia8 - 150mm

    最高安全温度:

    青板: 150℃

        bp6070,窄波,窄带

    ITEM NO: BP6070

    光学特性:

    Tave<5% 420-550nm

    Tave>75% @ 630-660nm

    Tave<5% @ 750-1100nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    方形: 8x8 - 160x160mm

    圆形: Dia8 - 150mm

    最高安全温度:

    青板: 150℃

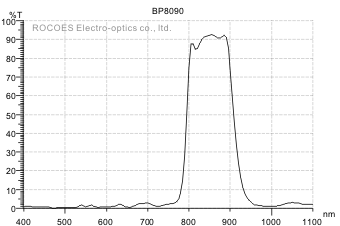

        bp8090,红光,红外穿透

    ITEM NO: BP8090

    光学特性:

    Tave<5% @ 420-750nm

    Tave>75% @ 840-860nm

    Tave<5% @ 950-1100nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 8x8 - 160x160mm

    圆形: Dia8 - 150mm

    最高安全温度:

    青板: 150℃

        bp8090,红光,红外穿透

    ITEM NO: BP8493

    光学特性:

    Tave<5% @ 420-780nm

    Tave>75% @ 850-904nm

    Tave<5% @ 1050-1100nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圆形: Dia4 - 210mm

    最高安全温度:

    青板: 150℃

        bp8998,红光,红外穿透

    ITEM NO: BP8998

    光学特性:

    Tave<5% @ 420-830nm

    Tave>80% @ 930-950nm

    Tave<5% @ 1050-1100nm

    可供应材质、厚度及尺寸:

    青板: 0.7, 1.1mm

    方形: 3*3 - 220*220mm

    圆形: Dia4 - 210mm

    最高安全温度:

    青板: 150℃


    参考及注意事项

    1. 窄波滤光片提供订制服务,可要求通过波长、宽度及穿透率。组合式窄波滤片的厚度会较厚。

    2. 窄波滤光片可配合标准相机滤镜铝环尺寸, 如M49, M52, M58..., 或订制其他含铝环的尺寸。

    3. 窄波滤光片是以多层介电膜真空蒸镀而成, 镀膜层数约在36~58层, 可依客户需求变更设计生产。

    4. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。

    5. 以上光谱曲线量测角度为入射角0度(AOI=0°)。

    6. 光谱曲线是样品的实测值, 可能随制造批次不同而略有变化, 但是能符合光谱定义。

    7. D263T注册商标属SCHOTT AG所有。

    8. EAGLE 2000 (E2000)注册商标属Corning Incorporated所有。

    9. 网站规格仅供参考, 出货以双方认定规格书为准。
