热镜 / 红外截止片 IR Cut Filters
又名: 热镜, Hot Mirrors, DN Filters, 日夜两用滤光片
功能: 以真空光学多层镀膜来达到滤波的功能,在可见光高穿透的同时,高反射红外线,可修正CMOS及CCD的色偏现象,减少红外线的干扰.
应用: 各种影像撷取的装置, 如: 摄影机, 相机, 监视器, 手机镜头.
▽IRCUT880 ▽DN650/850 ▽参考及注意事项
ITEM NO: IRCUT650
光学特性:
T50%=650 +/-10nm
Tave>88% @ 430-620nm
Tave<3% @ 720-1050nm
可供应材质、厚度及尺寸:
青板: 0.4, 0.55, 0.7, 1.1mm
方形: 3*3 - 160*160mm
圆形: Dia3 - 150mm
最高安全温度:
青板: 150℃
ITEM NO: IRCUT710
光学特性:
T50%=710 +/-15nm
Tave>88% @ 430-660nm
Tave<3% @ 780-1050nm
可供应材质、厚度及尺寸:
耐热: 1.1, 2.0, 3.0mm
青板: 1.1mm
钢化青板: 2.0, 3.0mm
方形: 3*3 - 310*320mm
圆形: Dia3 - 300mm
最高安全温度:
青板: 150℃
钢化青板: 250℃
耐热: 450℃
ITEM NO: UVIRCUT+AR-385/725
光学特性:
Tave<1% @ 200-370nm
Tave>95% @ 430-680nm
Tave<3% @ 800-1000nm
可供应材质、厚度及尺寸:
耐热: 1.1, 2.0, 3.0mm
青板: 1.1mm
方形: 3*3 - 310*320mm
圆形: Dia3 - 300mm
最高安全温度:
青板: 150℃
耐热: 450℃
ITEM NO: UVIRCUT+AR-400/730
光学特性:
Tave<2% @ 200-385nm
Tave>95% @ 430-680nm
Tave<3% @ 800-950nm
可供应材质、厚度及尺寸:
耐热: 1.1, 2.0, 3.0mm
青板: 1.1mm
方形: 3*3 - 310*320mm
圆形: Dia3 - 300mm
最高安全温度:
青板: 150℃
耐热: 450℃

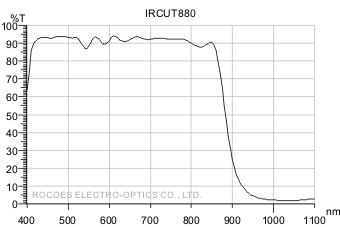

ITEM NO: IRCUT880
光学特性:
T50%=880 +/-15nm
Tave>90% @ 430-850nm
Tave<5% @ 950-1100nm
可供应材质、厚度及尺寸:
耐热: 1.1, 2.0, 3.0mm
青板: 1.1mm
钢化青板: 2.0, 3.0mm
方形: 3*3 - 310*320mm
圆形: Dia3 - 300mm
最高安全温度:
青板: 150℃
钢化青板: 250℃
耐热: 450℃

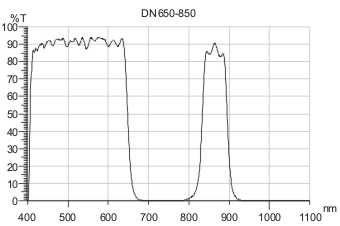

ITEM NO: DN650/850(日夜两用型)
光学特性:
T50%=650 +/-10nm
Tave>88% @ 420-620nm
Tave<3% @ 720-800nm
Tave>80% @ 845-855nm
Tave<3% @ 950-1050nm
可供应材质、厚度及尺寸:
D263: 0.21, 0.3mm
青板: 0.55, 0.7, 1.1mm
方形: 3*3 - 310*320mm
圆形: Dia3 - 300mm
最高安全温度:
青板: 150℃
D263: 250℃
参考及注意事项
1. IR Cut filter是以多层介电膜真空蒸镀而成，镀膜层数约在32~48层，可依客户需求变更设计生产。
2. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation) .
3. 以上光谱曲线是以入射角0度量测。 借由镀膜层反射来达到没有穿透。
4. 光谱曲线是样品的实测值，可能随制造批次不同而略有变化，但是符合光谱定义。
5. 圆形尺寸 "Dia" 为diameter的缩写，代表圆形的直径。
6. 网站规格仅供参考, 出货以双方认定规格书为准。
7. 最高安全温度指基材在非均匀受热或急速温差变化状况下，所能承受的温度。
8. B270, D263T, BOROFLOAT33注册商标属SCHOTT AG所有。
