    彩色滤光片 / Dichroic Filters

    彩色滤光片, dichroic filter, 岳华展

    彩色滤光片 / Dichroic Filters

    又名: 双色镜, 彩色滤光片, 镀膜滤色片

    功能: 以高真空多层膜蒸镀而成, 具有高穿透, 色彩鲜艳, 耐高温,不褪色等特点, 能改变灯具或检测系统可接收的光谱或颜色。

    应用: 照明, 舞台照明, 自动化检测设备。

      红色[▽R660R640R615]    橙色[▽O580]    黄色[▽Y550Y530Y520]
    绿色[▽G485/525G505/545G505/560]
    浅蓝[▽B560B540]    蓝色[▽B505B480B440]
    粉红[▽P490/585]    紫红[▽M445/620M460/635]
    参考及注意事项

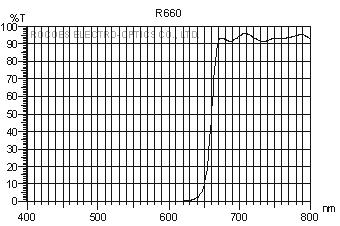

        R660

    ITEM NO: R660 (深红色)

    光学特性:

    T50%=660 +/-5nm

    Tave>88% @ 690-700nm

    Tave<3% @ 400-620nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

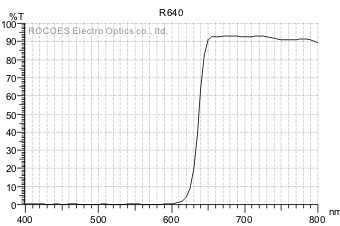

        R640, 红色

    ITEM NO: R640 (红色)

    光学特性:

    T50%=640 +/-5nm

    Tave>88% @ 670-700nm

    Tave<3% @ 400-600nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

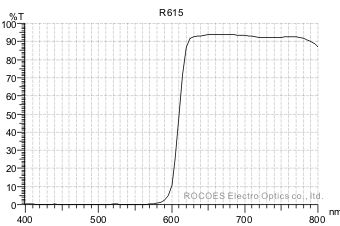

        R615, 浅红色

    ITEM NO: R615 (浅红色)

    光学特性:

    T50%=615 +/-5nm

    Tave>88% @ 650-700nm

    Tave<3% @ 400-560nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

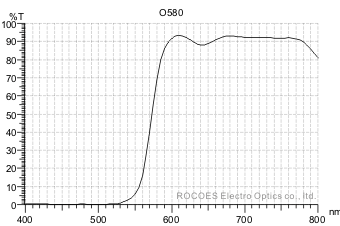

        O580, 橙色

    ITEM NO: O580 (橙色)

    光学特性:

    T50%=580 +/-5nm

    Tave>88% @ 620-700nm

    Tave<3% @ 400-520nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

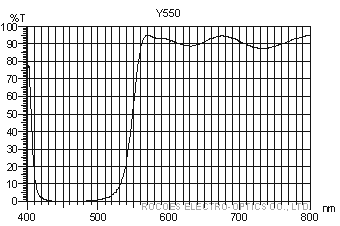

        Y550, 琥珀色

    ITEM NO: Y550 (黄色)

    光学特性:

    T50%=550 +/-5nm

    Tave>88% @ 590-700nm

    Tave<3% @ 400-510nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

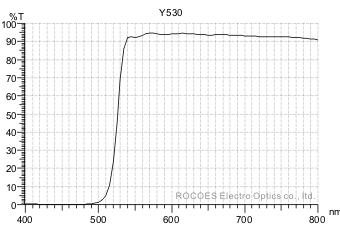

        y530, 黄色

    ITEM NO: Y530 (黄色)

    光学特性:

    T50%=530 +/-5nm

    Tave>88% @ 560-700nm

    Tave<3% @ 420-480nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

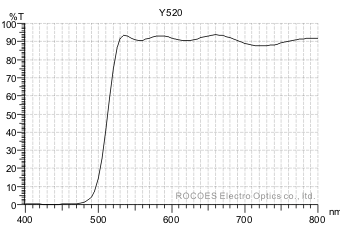

        y520, 黄色

    ITEM NO: Y520 (浅黄色)

    光学特性:

    T50%=520 +/-5nm

    Tave>88% @ 560-700nm

    Tave<3% @ 420-480nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

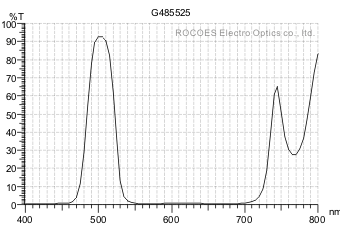

        g485/525, 深绿色

    ITEM NO: G485/525 (深绿色)

    光学特性:

    T50%=485/525 +/- 5nm

    Tave>88% @ 500-510nm

    Tave<5% @ 580-680nm

    Tave<3% @ 400-450nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

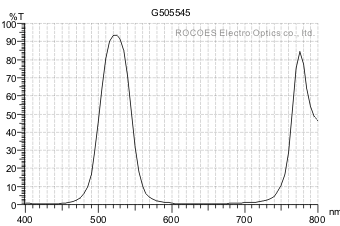

        g505/545, 绿色

    ITEM NO: G505/545 (绿色)

    光学特性:

    T50%=505/545 +/- 5nm

    Tave>88% @ 510-535nm

    Tave<5% @ 600-680nm

    Tave<3% @ 400-450nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

        g505/560, 绿色

    ITEM NO: G505/560 (绿色)

    光学特性:

    T50%=505/545 +/- 5nm

    Tave>88% @ 525-545nm

    Tave<5% @ 620-680nm

    Tave<3% @ 400-450nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

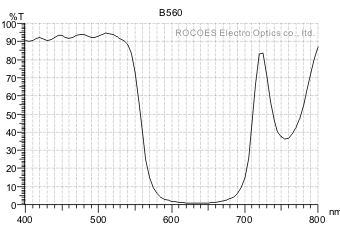

        b560, 淡蓝色

    ITEM NO: B560 (淡蓝色)

    光学特性:

    T50%=560 +/- 5nm

    Tave>88% @ 420-520nm

    Tave<3% @ 600-700nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

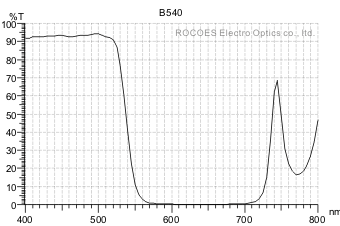

        b540, 浅蓝色

    ITEM NO: B540 (浅蓝色)

    光学特性:

    T50%=540 +/- 5nm

    Tave>88% @ 420-500nm

    Tave<3% @ 580-680nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

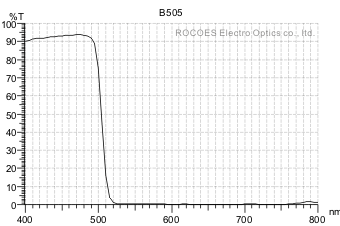

        b505, 蓝色

    ITEM NO: B505 (蓝色)

    光学特性:

    T50%=505 +/- 5nm

    Tave>88% @ 420-480nm

    Tave<3% @ 540-700nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

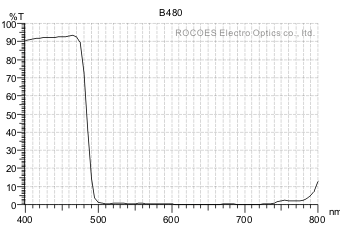

        b480, 深蓝色

    ITEM NO: B480 (深蓝色)

    光学特性:

    T50%=480 +/- 5nm

    Tave>88% @ 400-460nm

    Tave<3% @ 520-700nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

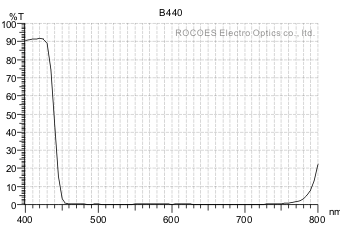

        b440, 深蓝紫色

    ITEM NO: B440 (深蓝紫色/荧光紫)

    光学特性:

    T50%=440 +/- 5nm

    Tave>85% @ 400-420nm

    Tave<3% @ 480-700nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

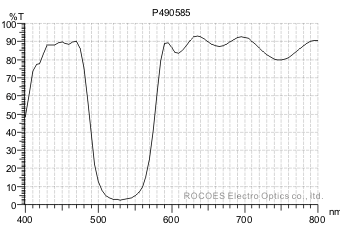

        p490/585, 紫红色

    ITEM NO: P490/585 (粉红色)

    光学特性:

    T50%=495/585 +/- 5nm

    Tave>80% @ 610-700nm

    Tave>80% @ 420-460nm

    Tave<10% @ 520-550nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

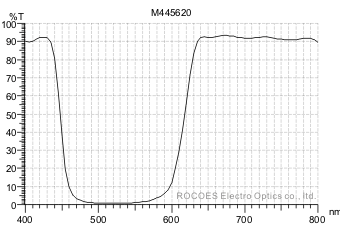

        m445/620, 紫红色

    ITEM NO: M445/620 (紫红色)

    光学特性:

    T50%=445/620 +/- 5nm

    Tave>75% @ 410-420nm

    Tave<3% @ 500-540nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃

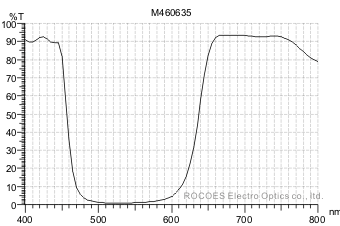

        m445/620, 紫红色

    ITEM NO: M460/635 (深紫红色)

    光学特性:

    T50%=460/635 +/- 5nm

    Tave>85% @ 410-440nm

    Tave>85% @ 670-700nm

    Tave<3% @ 520-560nm

    可供应材质、厚度及尺寸:

    青板: 1.1mm

    强化青板: 2, 3, 4, 5mm

    耐热: 1.1mm

    方形: 8x8 - 220x220mm

    圆形: Dia8 - 210mm

    *强化青板有最小尺寸限制

    最高安全温度:

    青板:150℃

    强化青板:250℃

    耐热:450℃


    参考及注意事项

    1. 彩色滤光片(Dichroic Filter)是以多层介电膜真空蒸镀而成,镀膜层数因颜色不同而异,约在22~48层。

    2. 可依客户需求设计生产其他颜色,可以Lee Filter 或 ROSCO色卡号码指定。

    3. 镀膜方法为物理气相沉积法-电子枪蒸镀/PVD-EBGE (Physical Vapor Deposition-Electron Beam Gun Evaporation)。

    4. 以上光谱曲线是以入射角0度量测。穿透颜色会因入射角度变化而略有不同。

    5. 强化玻璃有最小尺寸及形状限制,其他请参考强化玻璃简介

    6. 光谱曲线是样品的实测值,可能随制造批次不同而略有变化,但是能符合光谱定义。

    7. 圆形尺寸 "Dia" 为diameter的缩写,代表圆形的直径。

    8. 网站规格仅供参考,出货以双方认定规格书为准。
